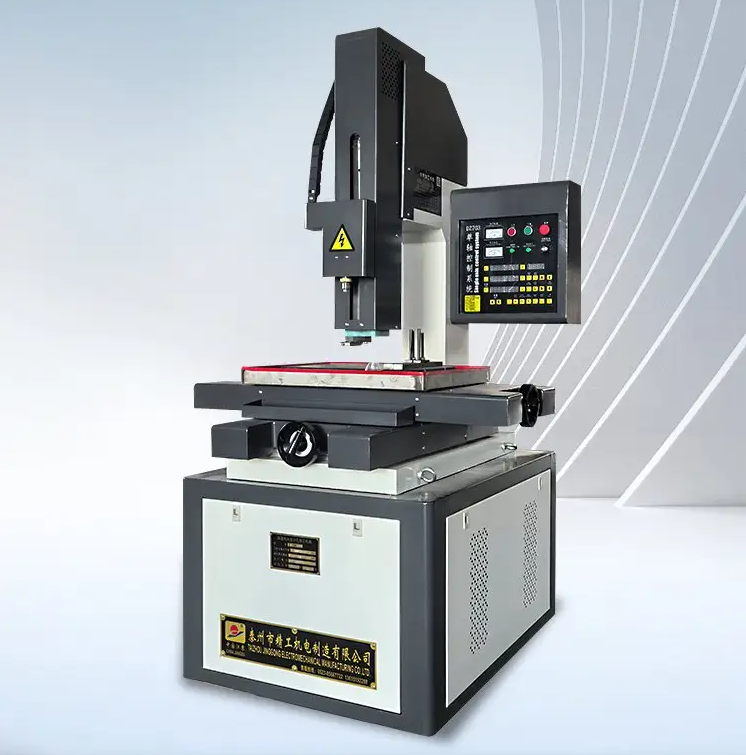

一、穿孔機原理：

采用電極管（黃銅管、紫銅管）作為加工電極對工件進行脈沖火花放電蝕除金屬成型。與電火花線切割機床、成型不同的是，它電脈沖的電極是空心銅棒，介質從銅棒孔中間的細孔穿過，起冷卻和排屑作用。電極與金屬間放電產生高溫腐蝕金屬達到穿孔的目的。

二、適用范圍:

適用于加工不銹鋼、淬火鋼、銅、鋁、硬質合金等各種導電材料上加工直徑0.3mm-3mm之間的深小孔；主要用于模具上小微孔的加工以及穿絲孔、化纖噴絲頭和噴絲板的噴絲孔、濾板及篩板的群孔、放電機葉片及缸體的散熱孔、液壓氣動閥體的油路氣路孔等;也可用于除折斷在工件中的鉆頭、絲錐等。

三、機床特點：

1）能直接從斜面、曲面等不規則形狀而穿入加工。

2）能蝕除折斷在工件中的鉆頭絲錐而不損壞原孔或螺紋。

3）使用純凈水或自來水為加工冷卻液。

4）主軸升降和二次升降均采用臺灣精密直線導軌和滾珠絲桿,較好的保證了加工精度。

5）主軸升降采用伺服電機驅動,實現快速升降,機頭行程電動控制。

6）電機旋轉頭采用鎢鋼耐片及多重防水結構,保證來頭旋轉同心度。

7）Z軸最大行程380mm可一次裝夾500mm的長電極,電極管浪費較低。

8）最大加工深徑比為300：1。

9）最大穿孔速度為30-60mm/rpm。

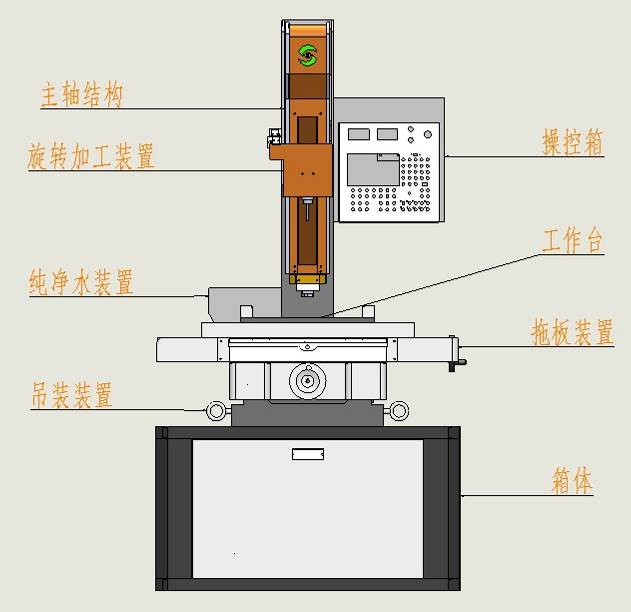

四、機床結構圖

五、設備參數配置：

六.主要技術參數

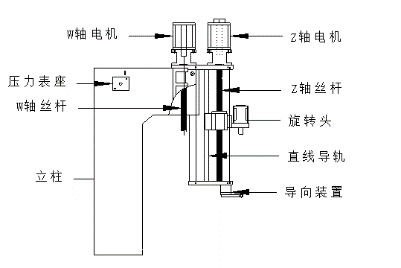

1．主軸結構

技術資料

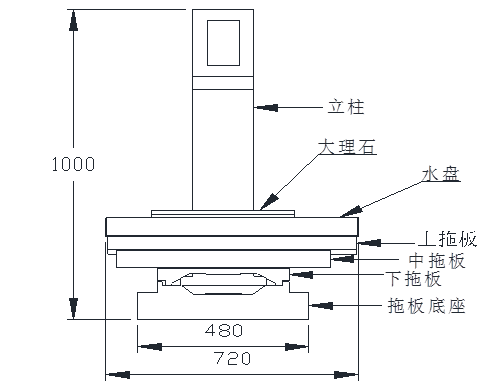

2. 拖板結構

技術資料

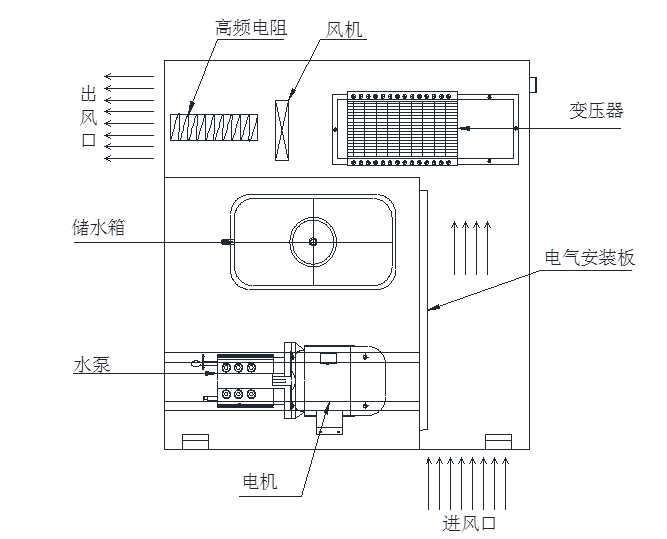

3．箱體結構

技術資料

七、主要配件

1.配置清單：

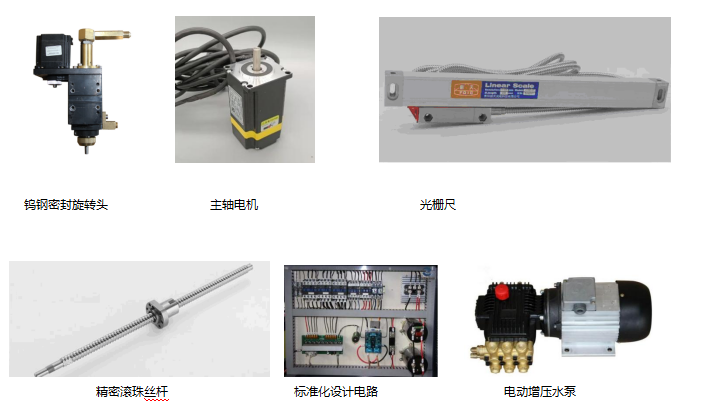

2. 重要配件圖片：

八．電氣控制系統

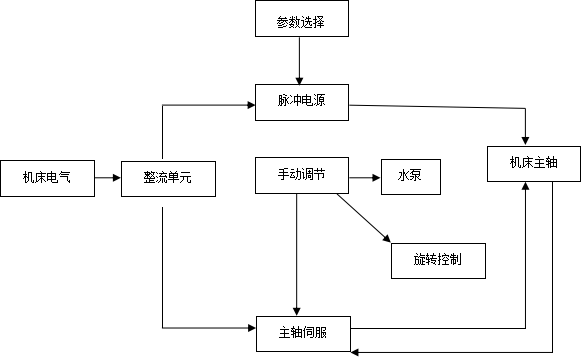

本機床的電氣主要由脈沖電源、主軸伺服系統、旋轉頭裝置,整流單元等構成.

(1)脈沖電源

   由人工通過操作面板上的脈沖參數或數據庫參數的選擇，選擇合適的參數。大規模集成電路根據接收到的設定，自動產生相應的脈沖和脈間作為加工脈沖，并同時去開通相應的功率管通道，使脈沖參數及加工電流均5在操作者的

設定范圍內。若一切條件均滿足，在輸出一個脈沖/脈間固定的系統脈沖及功率管開通信號，經電平轉換電路后至前級推動電路，在由放大電路將電能加到火花間隙兩端，從而完成放電過程。

 (2)主軸伺服系統

   主軸伺服系統主要由控制功率驅動單元、反饋信號處理單元和細分電機組成?？刂乒β黍?qū)動單元按照系統的給定值和通過反饋信號單元檢測的實際運行值的差，調節脈沖信號控制；功率驅動作為系統的主回路，將脈沖信號轉換成相應角位移的大小作用到細分步進電機上，調節細分步進電機的進給轉速。

機床數控控制系統

九．裝 箱 單

附注：以上配件為機床出廠標準配置，如有更改另行通知。
